JK STRUCTURE یک تکنولوژی نوظهور در صنعت ساخت و ساز میباشد که در سال 1984 توسط مهندس Joseph Keefer فرانسوی ارائه گردید و هم اکنون به عنوان یک روش ساخت و ساز سریع در عرصه های بین المللی مورد بهره برداری قرار میگیرد.

معرفی سیستم JK

سیستم جی کی از بافت فولاد تقويت شده تشکیل گردیده كه با تزريق بتن سبک به درون اين بافت، استحكام و يكپارچگی منحصر به فردی برای هر نوع سازه به وجود می آورد. به همين علت نيازی به اسكلت بندي ندارد. همچنین اجزای تشکیل دهنده سیستم JK به طور کامل در محل پروژه تکمیل گردیده و طبق نقشه در محل مورد نظر نصب می شوند. در نهایت سازه ای متشکل از دیوار و دال ایجاد خواهد شد که دیوارها بارهای ثقلی و جانبی را تحمل نموده، به همین دلیل نیازی به اسکلت فلزی و یا بتنی نمیباشد.

آزمايشات جهانی نشان می دهند سازه های اين تكنولوژی در مقابل زلزله، سيل، طوفان و حريق مقاوم میباشند. و از جهات ذکر شده مورد تأييد مركز مطالعات ساختمان و عمران فرانسه ، مركز عالی فنون ساختمان فرانسه، شركت ملی راه آهن فرانسه، وزارت تجهيزات فنی تونل فرانسه و همچنين مركز تحقيقات ساختمان و مسكن ايران می باشد.

علاوه بر مزیت های گفته شده در بالا، صرفه جویی در مصرف بتن ، عدم نیاز به نیروی انسانی متخصص و پرتعداد ، کاهش نیاز به تجهیزات سنگین و پیچیده و . . . باعث گردیده JK system از سوی مراجع معتبر جهانی همچون یونسکو به عنوان یک تکنولوژی برتر در زمینه ساخت و ساز سریع مورد تقدیر قرار بگیرد.

کاربرد سیستم jk

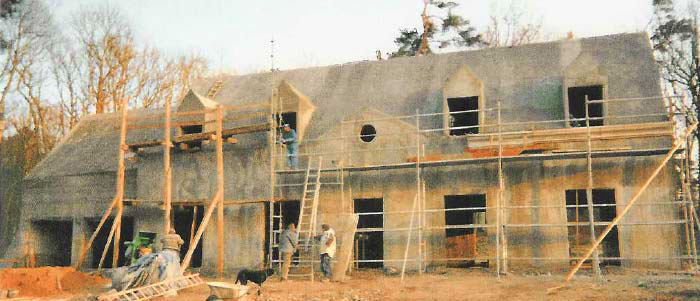

• ساختمان سازی (به خصوص پروژه های انبوه سازی)
• اجرای سقف
• دیواره های پارتیشنی در ساختمان
• بازسازی ساختمان های فرسوده
• سازه های تزئینی
• تثبیت دامنه کوه ها و جلوگیری از فرسایش خاک
• احداث تونل یا تقویت دیواره های جانبی آن

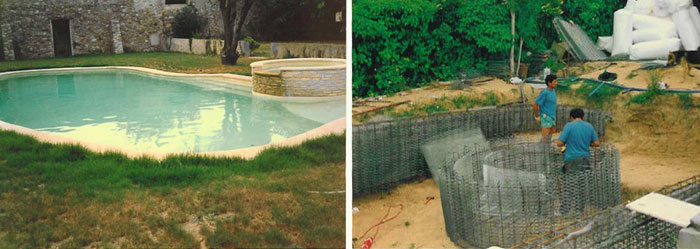

• استخر و آبگیر مصنوعی
• باند فرودگاه ها
• راه سازی و مرمت شانه جاده ها

معرفی اجزا سیستم jk

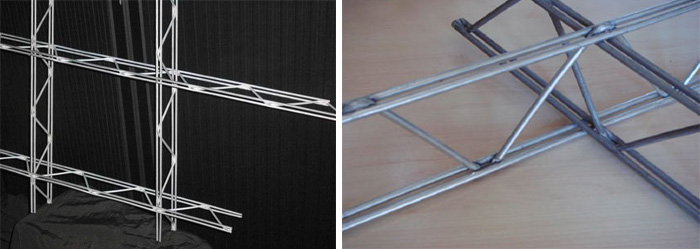

 بیم (JK beam)

دارای ساختاری خرپا مانند بوده و از مفتول های فولادی گالوانیزه میباشد که به جهت اضافه کردن مقاومت و سختی به پانل ها به کار میرود . بیم ها از چهار مفتول هم امتداد (دو مفتول در بالا و دو مفتول در پایین ) ساخته شده اند که توسط یک مفتول به شکل زیگزاگ، به یکدیگر متصل گردیده اند.

 پانل (JK panel)

بخش اصلی سیستم jk است و شامل شبکه سه بعدی یکپارچه از جنس فولاد گالوانیزه می باشد. این فرایند بدون جوش می باشد.

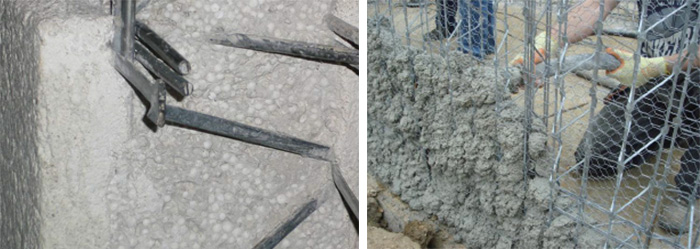

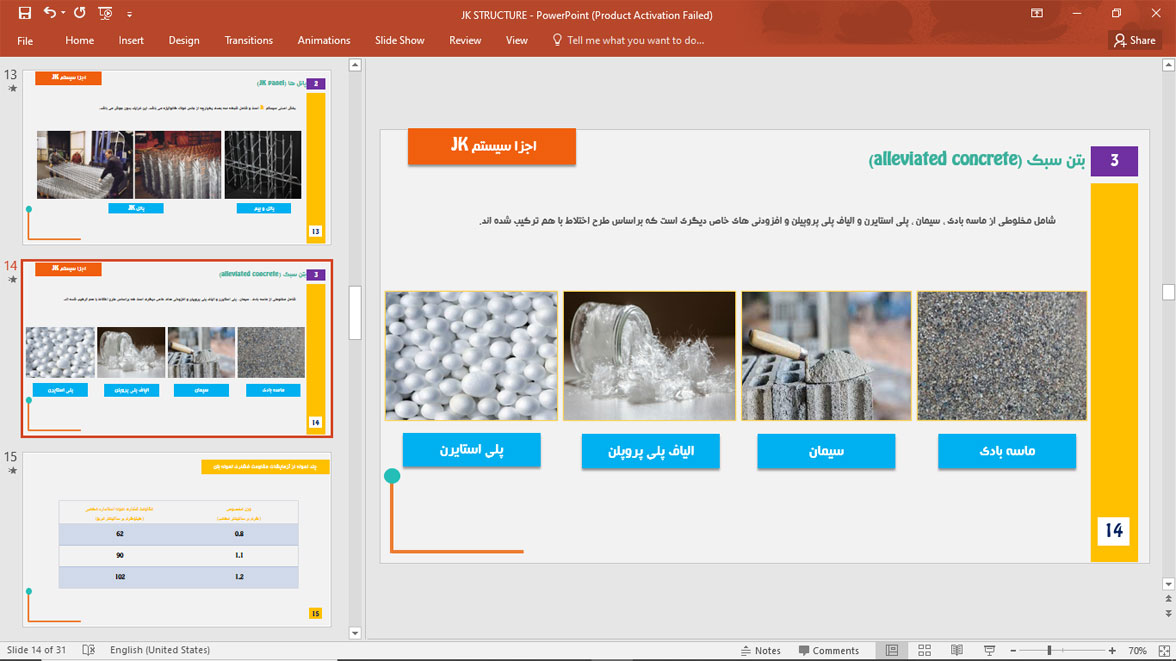

 بتن سبک (alleviated concrete)

شامل مخلوطی از ماسه بادی ، سیمان ، پلی استایرن و الیاف پلی پروپیلن و افزودنی های خاص دیگری است که براساس طرح اختلاط با هم ترکیب شده اند.

مراحل اجرای ساختمان jk

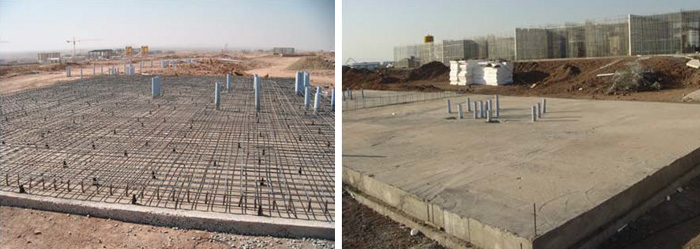

 1فونداسیون

فونداسیون سیستم jk مانند سایر سازه ها میتواند به صورت نواری و هم به صورت گسترده اجرا گردد اما به دلیل ویژگی های خاص این سازه، فونداسیون گسترده پیشنهاد می گردد که پیش از بتن ریزی، لوله های اصلی فاضلاب داخل آن اجرا می شود. همچنین میتوان میلگردهای انتظار اتصال دیوار به پی را کار گذاشت و یا در ادامه عملیات کاشت میلگرد و اتصال دیوار به پی را انجام داد.

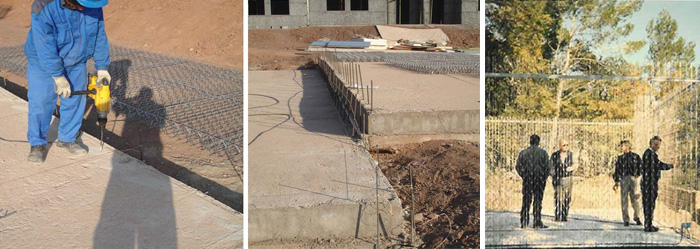

 2دیوار

در ادامه با در نظر گرفتن چیدمان دیوارهای سازه ای مطابق نقشه های معماری، خرپاهای بیم از داخل پانل ها به صورت افقی و عمودی عبور داده می شوند و به روی فونداسیون نصب و با میلگرد تقویت میگردند.

 3نصب بازشوها و تاسیسات در سیستم jk

برای تعبیه محل درب و پنجره در صورت لزوم، می توان با قیچی به راحتی توری مرغی ها را برش زده و نصب نمود. در این مرحله عملیات تاسیسات و سیم کشی برق از داخل دیوارها انجام می پذیرد.

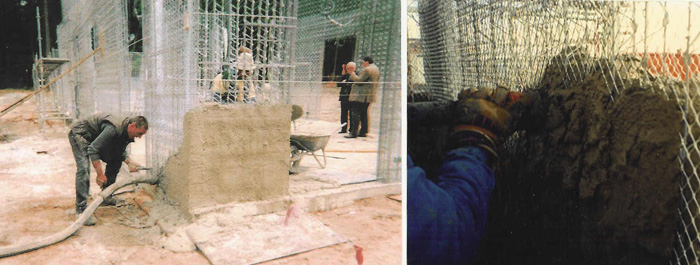

 4بتن ریزی دیوار

پس از پایان فعالیت های تاسیساتی بتن سبک به دیوارها تزریق می شود. لازم به ذکر است به علت هندسه خاص پانل، نیازی به قالب بندی دیوار نیست و بتن در داخل پل محصور خواهد شد.

 5اجرای سقف

س از گذشت ۳ روز از عملیات تزریق بتن دیوار و گیرش بتن، نوبت به اجرای قالب بندی سقف و بتن ریزی آن میرسد. در این مرحله محل داکت ها مشخص و اجرا میگردد همچنین تاسیسات لازم قبل از بتن ریزی عبور داده و اجرا میشوند.

 6عملیات نازک کاری

پس از اتمام بتن ریزی سقف و گیرش بتن آن و برچیدن قالب ها و پایه های اطمینان نوبت به انجام عملیات نازک کاری و تاسیساتی نظیر سقف کاذب، رنگ آمیزی داخلی، نصب شیر آلات و . . . میرسد. البته در این مرحله نماسازی نیز انجام میگردد.

مزایا سیستم jk

• مقاومت مناسب در برابر سیل، طوفان و زلزله
• عایق صوت و حرارت
• عمر طولانی سازه ها (حداقل برابر با سازه های بتن آرمه)
• کیفیت و دوام بالا سازه
• کاهش پرت مصالح ساختمانی
• سرعت اجرا
• سهولت در حمل و نقل
• نیازی به استفاده از مصالح سنتی نظیر آجر، سفال و بلوک نمی باشد.
• سهولت در تعبيه لوله و سيم كشی داخل سازه
• یکپارچه بودن بدنه سازه
• كاهش استفاده از تجهيزات پيچيده و ماشين آلات سنگين در سیستم jk
• صرفه جويی در مصالح به كار رفته در بتن
• قابليت اجرا در طرح هاي معماری متنوع
• سه برابر سبک تر از سازه های متداول

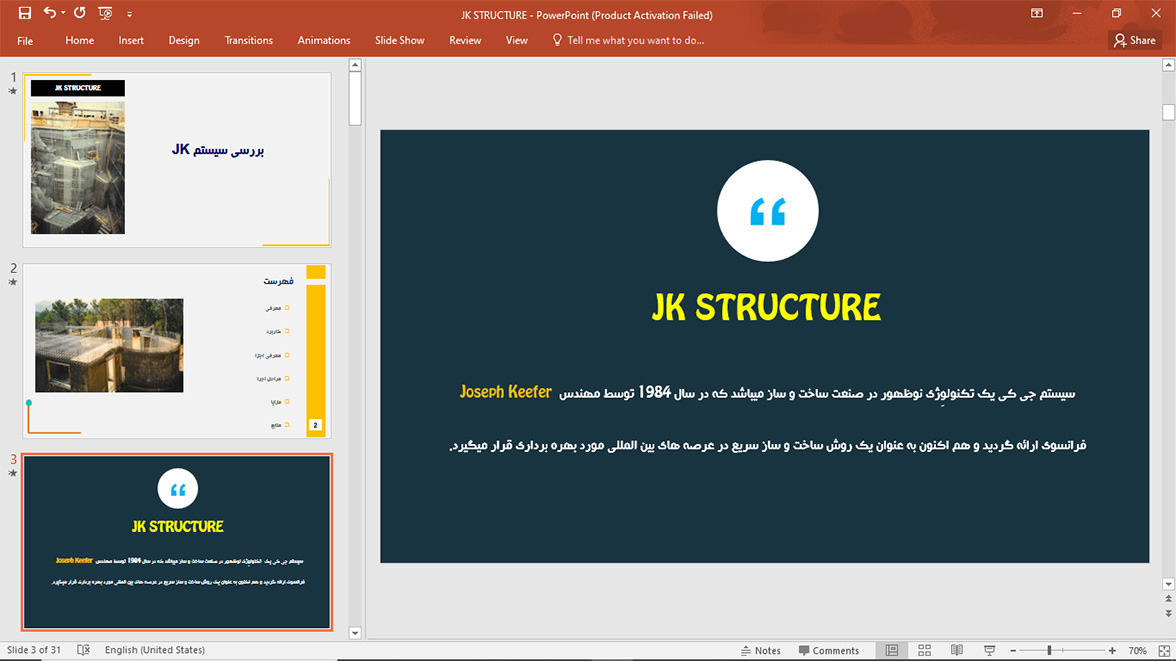

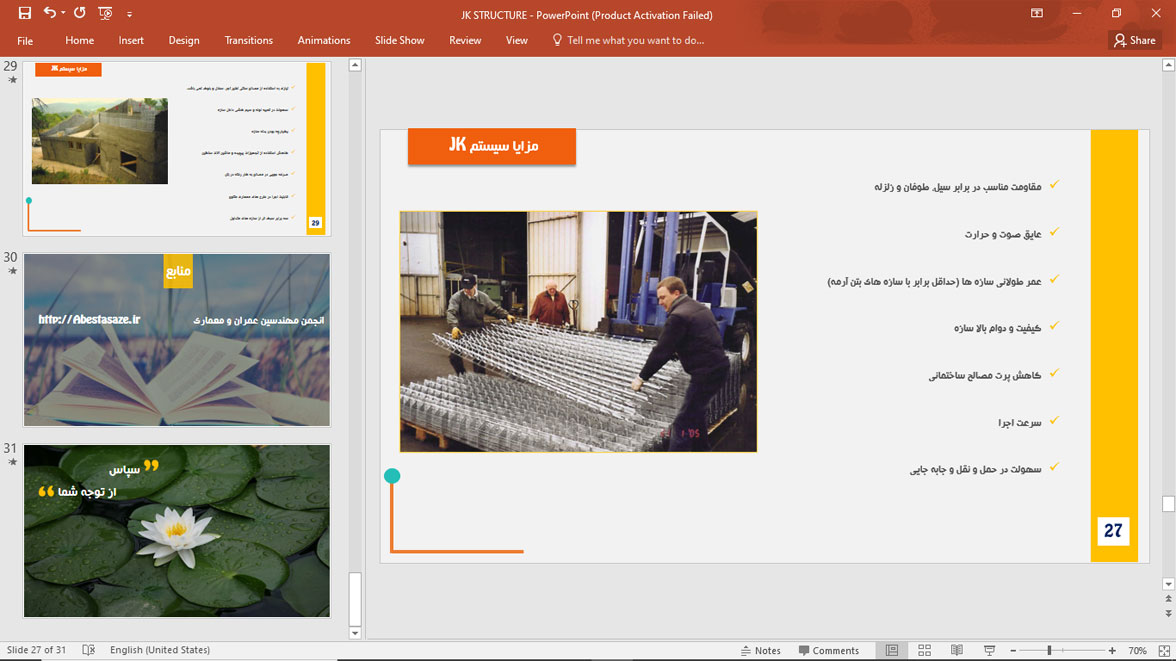

در ادامه میتوانید اقدام به دانلود پاورپوینت سیستم jk نمایید.

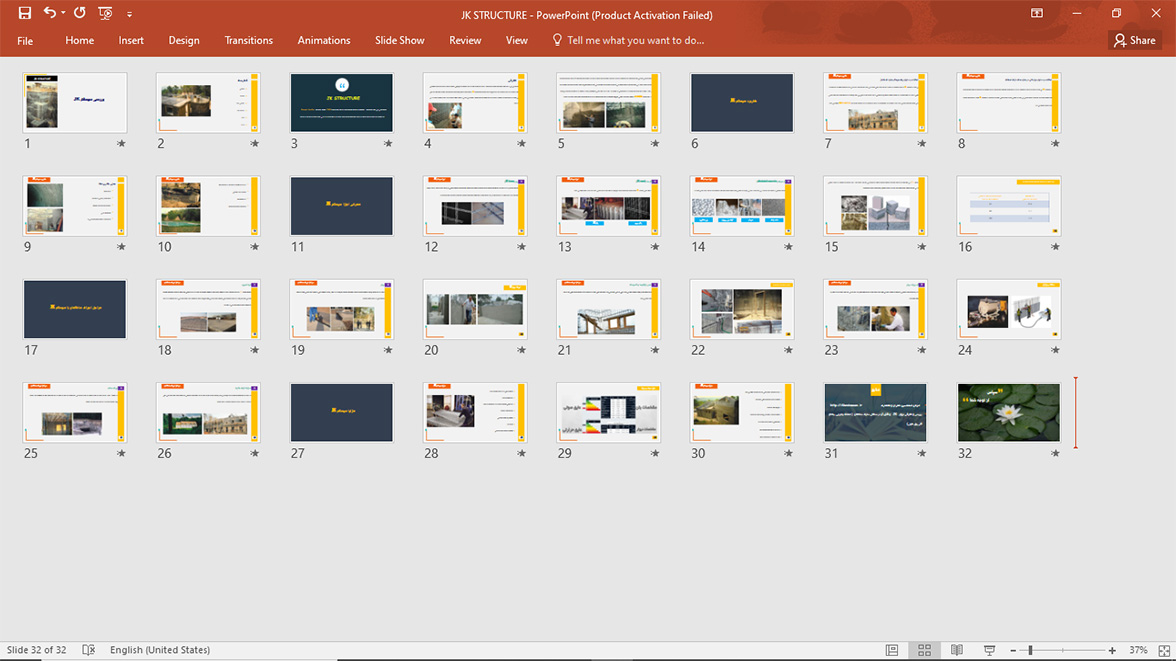

مشخصات فایل :

• فایل پاورپوینت
• 32 اسلاید
• فونت زیبای Casablanca ، HoboStd
• حجم فایل :4.6 مگابایت
• تصاویر فایل :

مطالب موجود در فایل :

• فهرست
• معرفی سیستم jk
• کاربرد سیستم jk

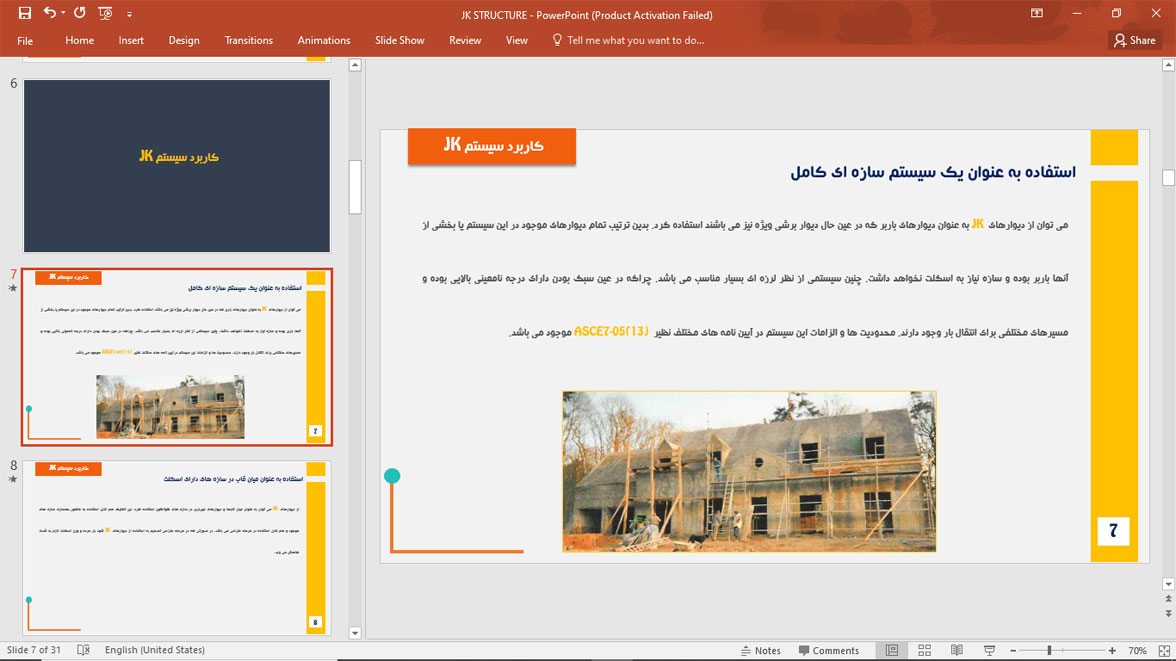

• استفاده به عنوان یک سیستم سازه ای کامل
• استفاده به عنوان میان قاب در سازه های دارای اسکلت
• سایر کاربردها
• معرفی اجزای سیستم jk
• تشریح مراحل اجرای ساختمان با سیستم jk
• مزایای سیستم jk
• منابع
